隨著工業自動化水平的飛速提升，3D視覺應用涉足的領域得到了大范圍拓展，應用也從常規的段差、平整度測量逐漸向缺陷檢測方向延拓，對于3D相機的分辨率、采集幀率以及場景適應性都提出更高的要求。
海康機器人3D產品在DP2000&DP3000兩個系列基礎上拓展出了更高分辨率、更高幀率、更高動態范圍的DP4000新產品系列，滿足高速場景下的高精度3D數據采集需求。

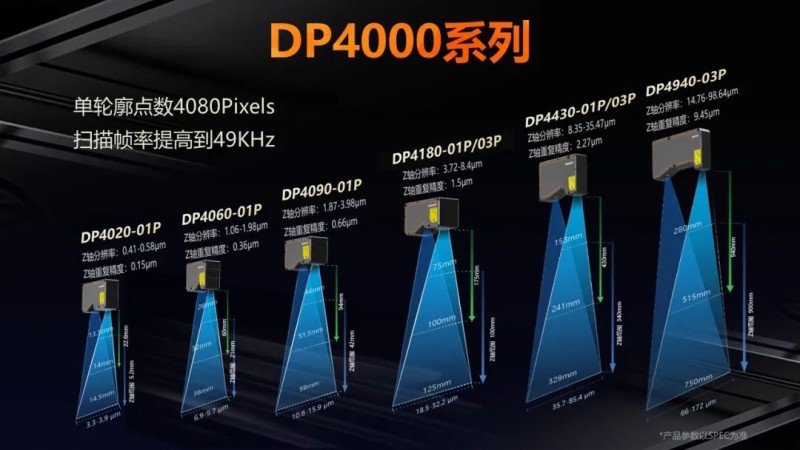

DP4000
3D激光輪廓傳感器
■ 單輪廓點數4080點
■ 集成化設計，幀率最高可達49KHz
■ 超大像元芯片，感光性能提升2.77倍
■ 遠心光路設計，減小掃描視野盲區
■ 超高精度亞像素算法，精度可達1/16像素
■ 單幀HDR技術，提高相機動態范圍
■ 多種選點策略，降低雜散光干擾
DP4000系列3D激光輪廓傳感器，采用高速、高分辨率、大像元圖像芯片，硬件內置高精度3D 算法、單幀HDR技術以及多幀圖像融合算法，結合激光精準的時序控制，實時輸出高精度三維點云數據。該產品結構緊湊、集成度高、操作便捷，廣泛適用于3C、鋰電、汽車等行業動態場景下的高精度三維信息采集。
01
4K級像素精度，高速率圖像采集

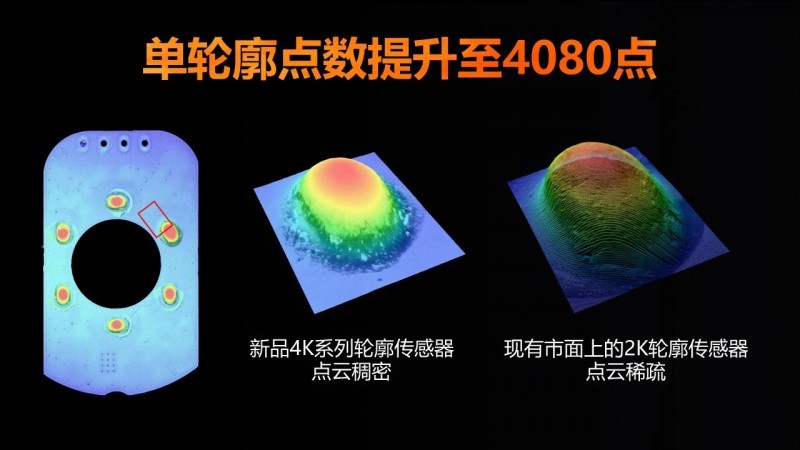

新一代3D激光輪廓傳感器的單輪廓點數提升至4080點，相比2K分辨率產品，在相同測量范圍下的X軸分辨率提升接近2倍，使輪廓傳感器能夠更好地捕捉復雜表面特征，如凹陷、突起和反光表面。通過FPGA硬件加速，最高掃描幀率提升至49KHz，使相機能更好地滿足現代高速生產線的需求，確保在高速度下仍能保持高精度的測量，為高精度、高速率測量的檢測場景提供更高效的解決方案。
02

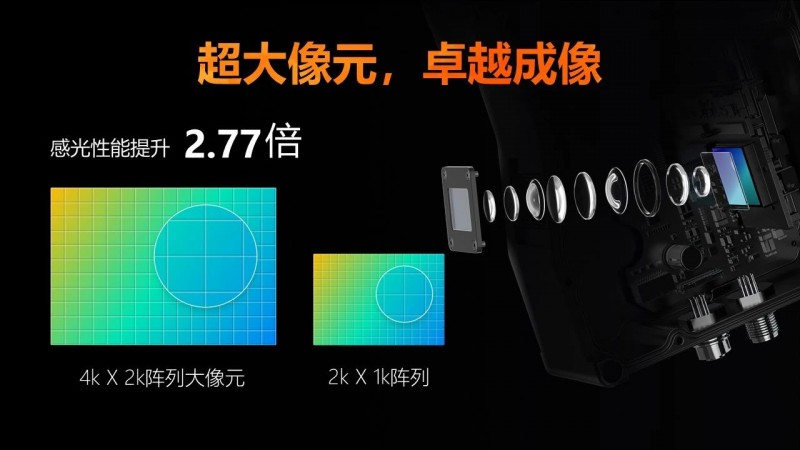

大像元感光Sensor，輕松應對吸光材質
新一代3D激光輪廓傳感器采用超大像元，感光性能提升2.77倍，確保高質量線激光成像，能夠更準確地檢測和測量目標，有效提升吸光材料成像質量（如輪胎、黑色膠圈等）。
03
遠心光路設計，有效減小視野盲區
新一代3D激光輪廓傳感器的激光模塊采用近遠心光路，并配備定制化大光圈鏡頭，使激光均勻性提升至95%，有效減少視野盲區，極大提升邊緣檢測準確度。
04
內置高精度算法，兼容更多應用場景

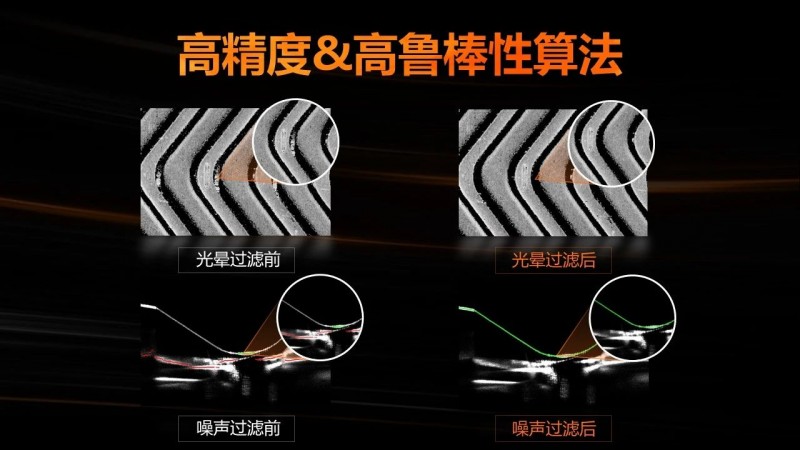

新一代3D激光輪廓傳感器內置全面升級的視覺算法，超高亞像素算法精度可達1/16像素。多幀圖像融合技術使輪廓數據提取更加完整，光暈過濾和連續性濾除可以有效降低反光干擾的影響，提升算法在不同應用場景下的魯棒性。
典型被測物成像效果
黑色墊圈：
半透明膠路：
鋰電池：

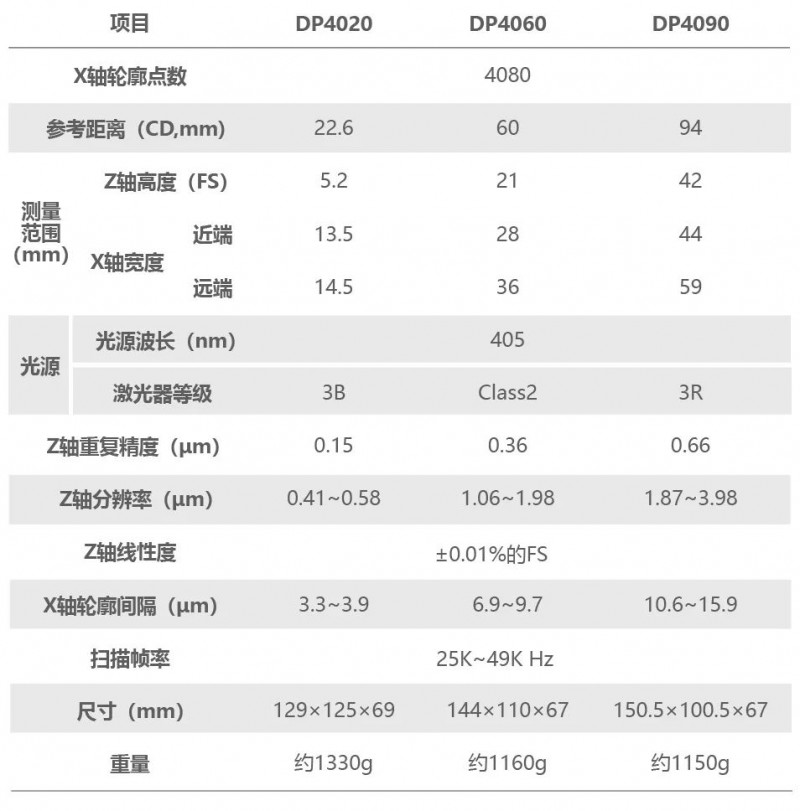

性能參數
歡迎體驗全新上市的
新一代激光輪廓傳感器
DP4000系列
